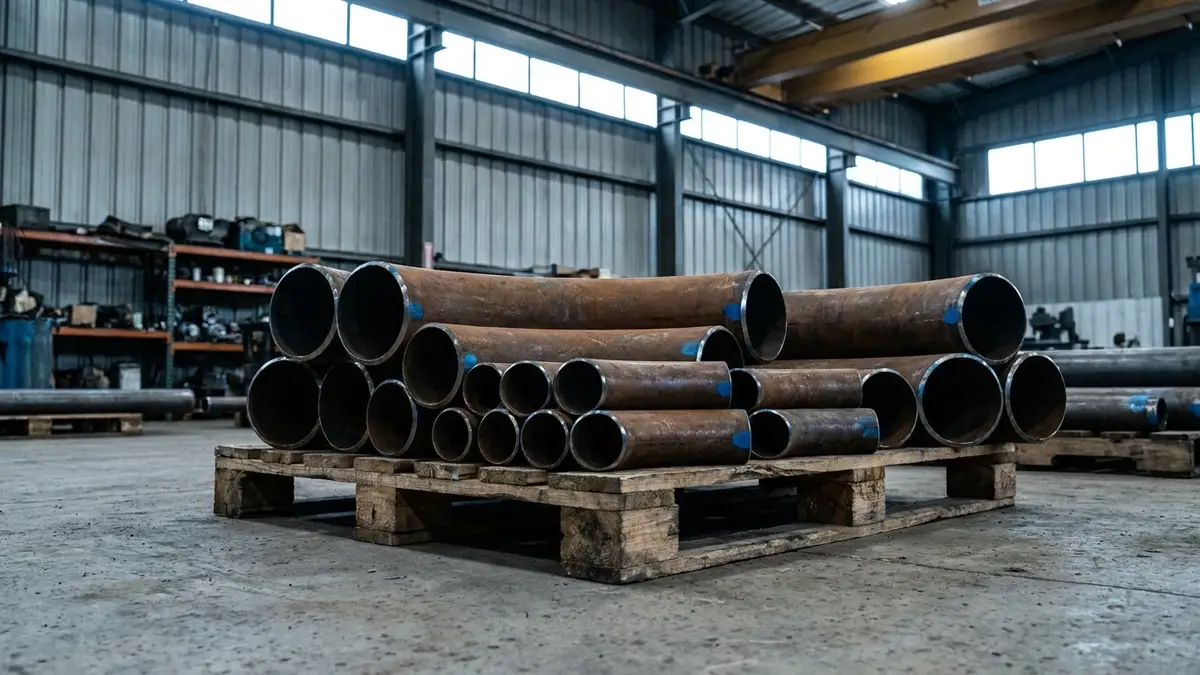

Отводы стальные: крутоизогнутые и секционные, углы и радиусы

Отвод – фасонная деталь, которая разворачивает трубопровод на нужный угол, сохраняя проходное сечение. Заводской отвод приезжает готовым изделием: угол выдержан, радиус известен, торцы обработаны под сварку, на теле выбита маркировка, к партии приложен сертификат. Монтажнику остаётся собрать стык и заварить.

Альтернатива «по-быстрому» знакома каждому прорабу: сварщик режет трубу под углом и сваривает из двух косых срезов «ус». Поворот получается за час, закупать ничего не нужно. Расплата приходит позже, и почти всегда по одному из четырёх сценариев.

Геометрия на глаз. Угол пляшет на два-три градуса, соосность теряется. На коротком узле это терпимо, на трассе с четырьмя поворотами ошибки складываются, и последний стык не сходится с закладной.

Излом потока. В «усе» среда меняет направление мгновенно, на кромке. За поворотом рождается вихрь, растут потери напора, наружная стенка в месте удара струи изнашивается быстрее остальной трубы. На воде это годы, на пульпе или паре – месяцы.

Шов в худшем месте. Поворот – узел, где стенка нагружена больше всего: сюда приходят усилия от температурных удлинений, вес трубы с водой, отдача гидроударов. Ручной шов без контроля корня ставит концентратор ровно туда, где он опаснее всего, а натёк корня внутрь сужает проход и собирает отложения.

Бумаг нет. У детали, сваренной на площадке, нет паспорта, маркировки и происхождения. На трубопроводах пара, газа, горячей воды такой поворот не проходит приёмку в принципе.

Заводской крутоизогнутый отвод снимает все четыре пункта сразу: шва в зоне поворота у него нет вообще, металл изогнут в горячем виде, а форму задала оснастка, а не рука сварщика. Ходовые размеры лежат на складе, и раздел отводов закрывает задачи от обвязки насоса до магистрали теплосети. «Ус» остаётся честным решением там, где давления нет вообще: самотёчные лотки, воздуховоды, водостоки, времянки.

Крутоизогнутый отвод – базовая деталь трубопровода и самая ходовая позиция раздела. Основной стандарт на него – ГОСТ 17375-2001: бесшовные приварные отводы из углеродистой и низколегированной стали с радиусом кривизны 1,5 Ду (в обозначении стандарта это тип 3D). Есть и более крутой брат – ГОСТ 30753-2001, тип 2D, где радиус равен одному Ду; его берут, когда поворот нужно вписать в совсем тесный узел.

Углы. ГОСТ 17375 нормирует 45, 60, 90 и 180 градусов. Отводы на 30 и 15 градусов делают по заводским техническим условиям и отраслевым нормам, продаются они свободно и в спецификациях встречаются постоянно – без них не собрать ни один пологий обход препятствия. Отвод на 180 градусов монтажники зовут «калачом»: им разворачивают поток на змеевиках, регистрах отопления, обвязке теплообменников.

Как делают. Отрезок трубы нагревают и проталкивают через рогообразный сердечник: заготовка раздаётся до нужного диаметра и одновременно загибается по дуге. Другие способы – штамповка в матрице и горячая гибка с индукционным нагревом. Общий признак: шва в зоне поворота нет, металл течёт целиком.

Обозначение читается слева направо: «Отвод 90-108х4 ГОСТ 17375-2001» – угол 90 градусов, наружный диаметр 108 мм, стенка 4 мм. Некоторые заводы пишут условный проход вместо наружного диаметра, и здесь начинается путаница: Ду100 и 108 мм – одна и та же труба, но цифры разные, а Ду100 и 114 мм – уже разные изделия. Сверяйте с наружным диаметром трубы, к которой варите, а не с привычным числом из головы; разбор пар «условный проход – наружный диаметр» с таблицами лежит в статье про диаметры стальных труб.

Ряд размеров у отводов повторяет трубный сортамент: 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426 мм и дальше. До 400 мм крутоизогнутый отвод доступен всегда. Выше начинается зона, где штамповка редка, и туда приходят секционные конструкции.

Радиус – параметр, о котором в заявках вспоминают реже всего, хотя именно он определяет, сколько отвод проживёт и сколько напора съест. Чем круче поворот, тем под большим углом струя бьёт в наружную стенку и тем сильнее закручивается поток за поворотом. Отсюда три следствия: потери давления, шум с вибрацией и локальный износ наружной стороны дуги.

Порядок цифр по справочным таблицам местных сопротивлений такой: поворот на 90 градусов радиусом полтора диаметра равноценен примерно тридцати диаметрам прямой трубы, тот же поворот радиусом в три диаметра – около двадцати, поворот на 45 градусов – порядка шестнадцати. На обвязке насоса разница не видна, а на трассе с двумя десятками поворотов она складывается в метры напора, то есть в другой насос.

Когда длинный радиус нужен обязательно:

• абразивная среда – пульпа, зола, песок, цемент, дробь, стружка: в крутом отводе твёрдые частицы выбивают наружную стенку в одной точке и протирают её насквозь задолго до износа остальной трассы;
• пневмотранспорт сыпучих – та же эрозия плюс дробление самого продукта на изломе;
• линии с пропуском очистных и диагностических устройств – скребок или снаряд физически не проходит крутой поворот, минимум для него измеряется несколькими диаметрами;
• высокие скорости и пар – эрозионный износ растёт со скоростью быстрее, чем линейно;
• системы, чувствительные к шуму – жильё, офисы, гостиницы: на крутых поворотах вода «шумит» заметно громче.

Обратная сторона тоже есть: отвод длинного радиуса занимает больше места и лежит на складе далеко не всегда. В тепловом пункте или на коллекторе, где узел нужно вписать в габарит, крутой поворот радиусом 1,5 Ду остаётся правильным решением – его и берут в девяти случаях из десяти.

Секционный отвод собирают из секторов трубы, срезанных под углом и сваренных между собой кольцевыми швами. Поворот на 90 градусов обычно набирают из четырёх секторов: двух средних и двух крайних половинных, у которых внешние торцы прямые – под стык с трубой. Поворот на 45 градусов складывают из двух-трёх секторов. Изготавливают их по отраслевым нормам и заводским техническим условиям, для тепловых сетей действуют свои типовые серии деталей.

Почему на больших диаметрах побеждает именно эта конструкция. Чтобы отштамповать отвод условным проходом 700 или 1000 мм, нужны пресс соответствующего усилия, сердечник размером с автомобиль и печь под заготовку; такая оснастка есть у считанных заводов. Секционный отвод того же размера режется из трубы и сваривается в обычном цеху за смену. Примерно от 400 мм секционные становятся массовым вариантом, а начиная с 800 мм – практически безальтернативным. Готовые типоразмеры лежат в разделе секционных сварных отводов.

Где их ставят: тепловые сети и котельные, водоводы и напорная канализация, технологические трубопроводы, газоходы и дымовые тракты, вентиляция большого сечения, пожарные магистрали. Везде, где диаметр велик, а параметры среды умеренные.

Ограничения знать нужно заранее, до того как деталь окажется на объекте:

• каждый межсекторный шов – концентратор напряжений и объект контроля. На поднадзорных объектах эти швы проверяют по тем же правилам, что и монтажные стыки трубопровода, и требуют документы на контроль;
• на паре высоких параметров и на опасных средах проект часто прямо запрещает сварные секционные детали, оставляя только крутоизогнутые или штампосварные;
• гидравлика хуже, чем у плавной дуги: поток идёт по ломаной. Чем больше секторов, тем ближе поворот к настоящей дуге, поэтому четырёхсекторный отвод на 90 градусов ведёт себя заметно спокойнее двухсекторного.

Отдельно держится штампосварной отвод – компромисс для больших диаметров. Две половины штампуют из листа и сваривают двумя продольными швами: геометрия плавная, как у крутоизогнутого, размер практически любой, швы заводские. Там, где проект не пропускает секционный, а крутоизогнутого такого размера не существует, спрашивают именно штампосварной.

При разметке трассы отвод описывают двумя числами. Первое – вылет: расстояние от точки пересечения осей труб до торца детали. Второе – длина по оси, то есть дуга внутри самого отвода; она нужна для гидравлики, для расчёта массы и для компенсации тепловых удлинений. Считаются оба числа школьной геометрией:

• Вылет = радиус × тангенс половины угла. Для поворота на 90 градусов тангенс 45 равен единице, значит вылет равен радиусу;
• Длина по оси = 0,0175 × радиус × угол в градусах. Коэффициент 0,0175 – это число «пи», делённое на 180.

Разберём на ходовом примере: отвод условным проходом 100, радиус 1,5 Ду, то есть 150 мм.

Заводские таблицы округлены, и на пологих углах цифры отличаются от расчёта на пару миллиметров: на производстве оставляют технологический припуск на торце. Для разметки этой разницей можно пренебречь, для точной сборки в цеху – нет, там берут чертёж конкретной детали. Обозначают вылет по-разному: то «Н», то «А», то «размер до торца», поэтому смотрят чертёж в карточке, а не память.

Прямой участок между двумя поворотами считают так: из расстояния между точками пересечения осей вычитают вылеты обоих отводов и добавляют зазоры под сварку, по 2–3 мм на каждый стык. Забыли вычесть вылеты – труба выходит длиннее на 300–500 мм, и хорошо, если её есть чем укоротить по месту. Хуже обратная ошибка: отрезали короче нужного, и в трассу приходится вваривать патрубок, добавляя два лишних шва там, где проект их не предусматривал.

Ещё одна тонкость: прямых участков у крутоизогнутых деталей нет, дуга начинается сразу от торца. Если нормы объекта требуют прямой участок между соседними кольцевыми швами, между двумя отводами или между отводом и тройником вваривают патрубок нужной длины – требование смотрят в проекте.

Материал отвода подбирают под материал трубы и под среду, а не по остаткам на складе. Ходовых вариантов четыре.

Сталь 20. Рабочая лошадка отводов и то, что отгружают по умолчанию, если марку в заявке не назвали. Держит воду, пар умеренных параметров, нефтепродукты, хорошо варится обычным электродом. Ограничение – температура: для углеродистых сталей нормы дают потолок около 425 градусов, выше идут теплоустойчивые марки. Заготовка под такие отводы – горячедеформированная бесшовная труба, разницу способов её производства мы разбирали в статье про горячую и холодную деформацию.

09Г2С. Низколегированная сталь с марганцем и кремнием. Два её козыря: прочность выше, чем у стали 20, и сохранение ударной вязкости на морозе – северное исполнение допускает работу при температурах глубоко ниже нуля. Берут её на наружные сети, эстакады, объекты Севера и туда, где расчёт разрешает стенку потоньше. Марку в сертификате на поднадзорных объектах проверяют построчно, поэтому подмена «09Г2С на 20, они же похожи» не проходит.

Нержавеющие. Ходовые марки – 12Х18Н10Т и 08Х18Н10 для пищевых производств, химии, чистого пара и воды повышенных требований, 10Х17Н13М2Т с молибденом – там, где в среде есть хлориды. Ассортимент нержавеющих отводов закрывает основные диаметры и обе базовые группы марок. Технология сварки здесь другая: аргон, нержавеющая присадка, обязательный поддув изнутри – без защиты корня шов «сгорает» с обратной стороны, и коррозия начинается ровно со стыка.

Оцинкованные. Покрытие наносят на готовую деталь горячим способом. Область применения – хозяйственно-питьевой водопровод, пожарные линии, наружные трубопроводы и вентиляция: там, где нужна стойкость к атмосферной коррозии, а среда нейтральная. Собирают такие узлы чаще на резьбе или на обжиме, но оцинкованные отводы под сварку тоже существуют. Главное правило: варить по цинку нельзя. Покрытие в зоне шва выгорает, пары цинка вредны для сварщика, а незащищённый металл ржавеет первым и именно на стыке. Цинк зачищают до сварки, а после восстанавливают покрытие цинконаполненным составом.

Общее правило на все четыре пункта: материал отвода совпадает с материалом трубы. Нержавеющая деталь на чёрной трубе даёт гальваническую пару, а оцинкованный отвод на чёрном трубопроводе теряет смысл покрытия уже на первом стыке.

Самая частая заявка на отвод выглядит так: «отвод 108, 90 градусов, 6 штук». Диаметр назван, угол назван, стенки нет. Менеджер отгружает ходовую четвёрку, на объекте труба оказывается 108х6, и в стыке получается уступ в два миллиметра по толщине. Дальше два пути, оба плохие: варить как есть, получая концентратор напряжений и почти гарантированный непровар в корне, или везти деталь обратно, теряя неделю на замену.

Правило звучит скучно, зато работает всегда: отвод подбирают по паре «наружный диаметр × толщина стенки» той трубы, к которой он приваривается. Обе цифры пишут в заявке рядом, через знак умножения, как в сортаменте.

Что делать, если точного совпадения нет. Нормы допускают соединение деталей разной толщины при плавном переходе: у более толстой стороны снимают металл под уклон примерно один к трём, то есть углом около 15 градусов, чтобы сечение менялось постепенно, а не ступенькой. Расточка законна ровно до тех пор, пока остаётся расчётная толщина стенки, – иначе экономия превращается в ослабленное место. На практике проще заказать отвод в стенку, чем оправдывать расточку перед приёмкой.

Тонкость про сортамент: ряд толщин у отводов короче трубного. У каждого диаметра завод делает несколько ходовых стенок, редкие – только под заказ и партией. Если проект требует нестандартную толщину, закладывайте срок на изготовление сразу, до выхода бригады на монтаж.

Обратная ошибка встречается реже, но обходится не легче: отвод толще трубы даёт тот же уступ, только с другой стороны, и скашивать кромку придётся уже на детали, которая в этом месте и так утонена гибкой. Проверка перед отгрузкой занимает минуту: найдите в спецификации трубу, к которой варится отвод, и сверьте два числа – наружный диаметр и стенку.

Партию отводов принимают за десять минут, и эти десять минут окупаются на первом же браке. Порядок проверок такой.

Маркировка и документы. На теле детали должны быть товарный знак завода, размер, марка стали, номер партии или плавки, клеймо контроля. Маркировка связывает деталь с сертификатом; отвод без клейма – изделие без происхождения, и на поднадзорный объект его не поставить никакими уговорами.

Толщина стенки на гибе. При гибке наружная сторона дуги растягивается и утоняется, внутренняя сжимается и утолщается. Утонение неизбежно у любой технологии, вопрос лишь в его величине. Замеряют ультразвуковым толщиномером в трёх-четырёх точках по наружной дуге и сравнивают с номиналом и с допуском, который завод указывает в технических условиях отдельной строкой. Отвод со стенкой ниже расчётной – брак, даже если внешне деталь безупречна. Именно здесь вскрывается дешёвый товар неизвестного происхождения: тонкая заготовка плюс сильная раздача дают красивую снаружи деталь с критично тонкой спинкой.

Овальность. Штангенциркулем меряют наибольший и наименьший диаметр в сечении гиба, разницу делят на номинальный диаметр и переводят в проценты. Для гнутых деталей обычный ориентир – в пределах восьми процентов, на ответственных линиях проект задаёт жёстче. Овальный торец в стык не сядет: кромки разойдутся, и сварщик будет закрывать зазор наплавкой вместо нормального шва. Отдельно проверьте партию, которую везли навалом в кузове, – геометрию портит именно перевозка.

Угол, вылет и поверхность. Угольник, шаблон и рулетка, выборочно по партии. Гофры на внутренней стороне дуги – прямой признак нарушения технологии гибки, такую деталь отбраковывают без обсуждений. Дальше смотрят вмятины, забоины, задиры, следы строповки цепью, трещины и расслоения на торце. Кромка под сварку должна быть чистой: без ржавчины, заусенцев и вмятин от вилки погрузчика.

Швы у секционных. Здесь добавляется контроль сварки: смещение кромок между секторами, подрезы, брызги, непровар в корне, клейма сварщиков. Если объект поднадзорный, к детали прилагают документы на контроль швов, а не только сертификат на металл.

Итог приёмки укладывается в одну фразу: маркировка на месте, стенка на гибе в допуске, овальность в норме, торцы целые. Четыре пункта – и партию можно везти на монтаж.

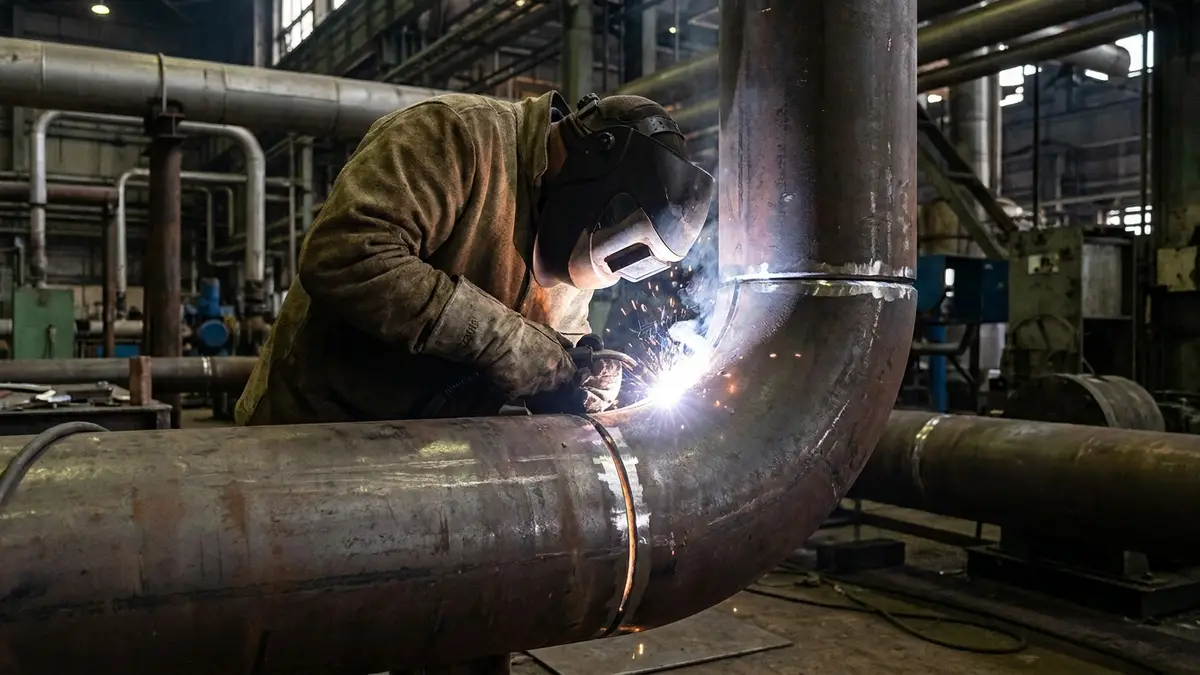

Кромка. Заводской отвод приходит с готовой разделкой под сварку: скос порядка 30 градусов с притуплением полтора-два миллиметра, конкретные значения зависят от толщины стенки и берутся из стандарта на сварные соединения трубопроводов и технологической карты. Если торец резали по месту, например подгоняли угол, которого нет в номенклатуре, фаску снимают заново фаскоснимателем или шлифмашинкой по разметке, а не «на глазок под сорок пять».

Сборка. Зазор в корне обычно 2–3 мм: меньше – корень не проварится, больше – потечёт. Смещение кромок сводят к минимуму, соосность и угол проверяют до прихваток, а не после. Прихваток ставят три-четыре по окружности, тем же материалом и тем же сварщиком, что будет варить шов. Прихватку с трещиной вырубают, а не заваривают поверх.

Чего делать нельзя. Короткий список, за который расплачиваются переделкой:

• варить встык детали заметно разной толщины без плавного перехода;
• подтягивать трубу к отводу лебёдкой или домкратом и варить «в натяг»: монтажные напряжения складываются с рабочими и рвут шов на первом же температурном цикле;
• сажать два стыка вплотную – отвод к отводу или отвод к тройнику, – если нормы объекта требуют между ними прямой участок;
• вести шов по цинку на оцинкованной детали;
• варить нержавейку без поддува аргоном изнутри.

Типовые дефекты именно на стыках отводов. Непровар корня из-за слишком плотного зазора или крупного электрода. Подрез по кромке отвода: стенка на гибе тоньше трубной, её легче прожечь, поэтому дугу ведут с уводом на массивную сторону. Натёк в корень, сужающий проход. Смещение кромок из-за овальности детали – опять привет с приёмки. Поры при сварке по ржавчине, влаге или конденсату: перед работой стык зачищают и прогревают, особенно зимой.

Контроль. Визуально-измерительный – на каждом стыке без исключений: геометрия шва, отсутствие подрезов и трещин, чистота поверхности. Ультразвук или просвечивание – в объёме, который задают проект и категория трубопровода; решать его на месте «по здравому смыслу» не выйдет, приёмка потребует протоколы. Полезная привычка – заказывать отводы одной партией с трубой: стенки совпадают, марка одна, разделка одинаковая.

Заявка на отвод укладывается в одну строку, если в ней есть пять обязательных элементов: тип детали, угол, наружный диаметр и стенка, марка стали, стандарт. Количество – шестым.

• «Отвод крутоизогнутый 90 градусов, 108х4, сталь 20, ГОСТ 17375-2001 – 12 шт» – обвязка теплового узла;
• «Отвод 45 градусов, 159х6, 09Г2С, ГОСТ 17375 – 8 шт, наружная прокладка, монтаж зимой»;
• «Отвод секционный 90 градусов, 530х8, сталь 20, радиус 1,5 Ду – 4 шт, тепловая сеть»;
• «Отвод нержавеющий 90 градусов, 57х3, 12Х18Н10Т – 20 шт, пищевая линия».

Пять вопросов, которые снимают почти весь пересорт:

• Угол. 30, 45, 60, 90 – или нестандартный, который придётся подрезать;
• Диаметр и стенка трубы, к которой варите. Не «сотка», а «108х6»;
• Марка стали. Сталь 20 по умолчанию, 09Г2С для холода и нагруженных линий, нержавейка и оцинковка – по среде;
• Радиус. Полтора Ду ставят молча, крутой 2D и длинный радиус нужно называть словами;
• Стандарт и документы. ГОСТ 17375-2001 для крутоизогнутых, отраслевые нормы для секционных, и отдельно – нужен ли сертификат под надзорную приёмку.

Шестым пунктом полезно назвать среду и параметры: что течёт, какое давление, какая температура. Менеджер не проектировщик, но типовые несовпадения видит сразу и остановит заявку, где под пар просят оцинковку, а под пульпу – крутой поворот радиусом в один диаметр.

Коротко о главном. Крутоизогнутый отвод с радиусом 1,5 Ду закрывает основную массу задач до 400 мм, выше работают секционные и штампосварные. Длинный радиус берут под абразив, высокие скорости и пропуск очистных устройств. Стенка отвода совпадает со стенкой трубы – это та самая цифра, из-за которой чаще всего срывается монтаж.

В каталоге отводы собраны в одном месте: крутоизогнутые, нержавеющие, секционные и оцинкованные, рядом лежит вся трубопроводная арматура – фланцы, переходы, тройники, заглушки, чтобы собрать узел одной поставкой. Нет спецификации под рукой – пришлите менеджеру фрагмент чертежа или фото трубы с замером, подберём деталь по факту. Какие стандарты за что отвечают в трубной части заказа, разобрано в нашей карте трубных ГОСТов, а про соседние детали узла есть свои разборы – фланцы и переходы.

Чем крутоизогнутый отвод отличается от секционного?

Крутоизогнутый гнут или штампуют из цельной заготовки, шва в зоне поворота у него нет, стандартный радиус – 1,5 Ду по ГОСТ 17375-2001. Секционный сваривают из секторов трубы кольцевыми швами, поэтому его делают на любые большие диаметры, где штамповка невозможна. Расплата – швы как концентраторы, обязательный контроль и худшая гидравлика: поток идёт по ломаной, а не по дуге.

Какой радиус у стандартного отвода и когда нужен длинный?

По умолчанию радиус равен полутора условным проходам: у отвода Ду100 это 150 мм. Более крутой вариант с радиусом в один Ду нормирует ГОСТ 30753-2001, его берут для тесных узлов. Длинный радиус в три-пять диаметров нужен на абразивных средах, пневмотранспорте, высоких скоростях и там, где по трубе пропускают очистные или диагностические устройства.

Почему толщина стенки отвода на внешней стороне гиба меньше?

При гибке наружная сторона дуги растягивается и утоняется, внутренняя сжимается и утолщается – это свойство процесса, а не брак. Величину утонения завод нормирует в технических условиях, и на приёмке её проверяют ультразвуковым толщиномером в трёх-четырёх точках по спинке. Если стенка ушла ниже расчётной, деталь бракуют независимо от внешнего вида.

Что нужно указать в заявке на отвод?

Тип детали, угол, наружный диаметр и толщину стенки трубы, марку стали, стандарт и количество. Стенку называют обязательно: заявка «отвод 108, 90 градусов» приводит к уступу в стыке, если труба на объекте окажется толще отгруженной детали. Для нестандартных задач добавьте радиус, среду, давление и температуру – по ним видно, подходит ли материал.
