Труба ВГП: что это такое, ГОСТ 3262, размеры и применение

ВГП расшифровывается просто: водогазопроводная. Это стальная сварная труба по ГОСТ 3262, придуманная для внутренних сетей: воды, газа низкого давления и отопления. Среди электросварных труб это отдельное семейство со своим стандартом, своей системой размеров и обязательным испытанием: каждую трубу на заводе опрессовывают гидравлическим давлением.

Народное название у неё тоже есть: «газовая труба» или «дюймовка», потому что размеры ВГП исторически привязаны к дюймовой резьбе сантехники. Когда говорят «полдюйма», «три четверти» или «дюйм», речь как раз о ней.

Чаще всего покупатели путаются в обозначении размеров.

Обычные трубы меряют наружным диаметром: труба 57 имеет 57 мм снаружи. ВГП меряют условным проходом Ду, он же DN: округлённым внутренним сечением, под которое подбирается арматура и фитинги. И числа эти с наружным диаметром не совпадают.

Труба Ду15, та самая полудюймовая, снаружи имеет 21,3 мм. У Ду20 снаружи 26,8 мм, у Ду25 уже 33,5 мм. Зато кран на полдюйма встанет на любую трубу Ду15 независимо от толщины её стенки: наружный диаметр и резьба одинаковы, меняется только просвет внутри.

Поэтому, заказывая ВГП, называйте Ду или дюймы, а замеряя штангенциркулем существующую трубу, ищите её наружный размер в таблице ниже. Попытка заказать «трубу 21 мм» закончится взаимным непониманием со снабжением.

При одном и том же наружном диаметре ГОСТ 3262 допускает три толщины стенки, и это три серии трубы: лёгкая, обыкновенная и усиленная.

Лёгкая серия самая тонкая и дешёвая. Её берут под каркасы, ограждения, навесы и прочие конструкции, где труба не несёт давления. Для накатки резьбы она подходит хуже: стенки может не хватить.

Обыкновенная стала стандартом внутренних сетей. Вода, отопление, газ низкого давления в жилых домах десятилетиями работают именно на ней.

У усиленной самая толстая стенка с запасом на коррозию и давление. Её ставят на стояки с большим ресурсом, уличные прокладки, технологические линии, где замена трубы обходится дорого.

Понимание серий экономит деньги в обе стороны: на заборе усиленная стенка не нужна, а на стояке горячей воды лёгкая серия обернётся ремонтом через несколько лет.

Ходовая часть сортамента ГОСТ 3262 выглядит так. Вес указан для обыкновенной серии, без муфт.

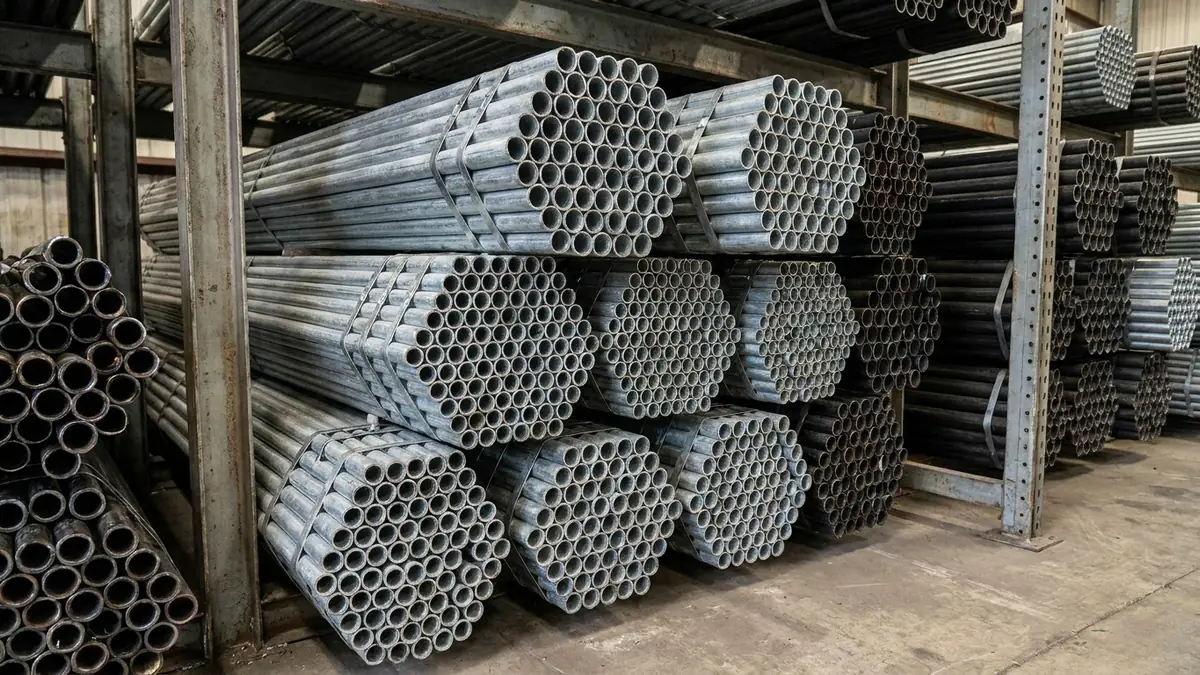

Сортамент продолжается до Ду150, но крупные размеры на практике чаще закрывают обычной электросварной трубой. Поставляют трубу длиной от 4 до 12 метров, у нас на складе стандартно 6 метров.

Технология одна: и та и другая свариваются из штрипса токами высокой частоты. Отличий четыре.

Первое отличие в системе размеров: у ВГП условные проходы под резьбовую арматуру, а у электросварной по ГОСТ 10704 наружные диаметры под сварку. Второе: каждая труба ВГП обязательно проходит гидроиспытания на заводе, потому что стандарт писан под среды с давлением. Третье касается стенок: у ВГП они толще, чем у типовой конструкционной электросварной того же диаметра. Четвёртое отличие в опциях: резьба и муфты с завода, оцинкованное исполнение как штатный вариант.

Если нужен каркас или стойка, разницы между ВГП и электросварной нет, кроме цены за лишнюю стенку. Если речь о воде или газе, ВГП со своими испытаниями и резьбой на своём месте. Про выбор между сварными и бесшовными трубами в целом есть отдельный разбор: «Труба бесшовная или электросварная».

ВГП выпускается в двух исполнениях. Чёрная сделана из обычной стали, со временем ржавеет и требует покраски. Для отопления в сухом доме и конструкций это нормальный выбор: система закрытая, кислорода в воде мало, труба живёт десятилетиями.

Оцинкованная ВГП покрыта слоем цинка горячим методом, снаружи и внутри. Цинк защищает сталь от коррозии даже на царапинах, поэтому оцинковку ставят на холодную воду, уличные прокладки, влажные помещения, навесы и всё, что нельзя регулярно красить. Срок службы против чёрной трубы выше в разы.

Сварка выжигает цинк в зоне шва, и место сварки у оцинкованной трубы становится слабым. Поэтому оцинкованную ВГП собирают на резьбе и фитингах, а если варят, шов зачищают и восстанавливают цинконаполненным составом. Для газа в жилых домах используется чёрная труба со сваркой: так требуют газовые нормы.

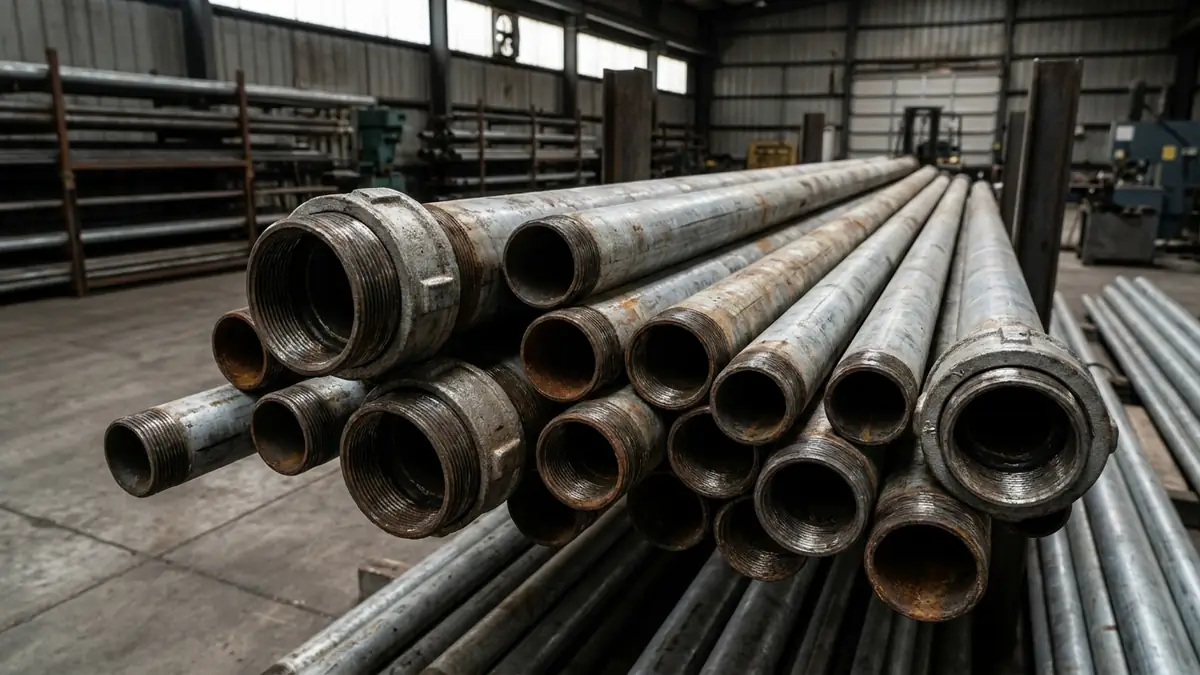

ГОСТ 3262 предусматривает поставку труб с накатанной или нарезанной трубной цилиндрической резьбой на концах и муфтой в комплекте. Это наследие эпохи, когда все сети собирались без сварки, и оно до сих пор удобно: стояк или ввод можно смонтировать ключами, без сварщика и огневых работ.

Резьба у ВГП трубная дюймовая, совместимая со всей классической арматурой: кранами, сгонами, тройниками, американками. Уплотняют лён с пастой или современные нити. Накатанная резьба предпочтительнее нарезанной: она не ослабляет стенку.

Под сварку ВГП тоже годится: обычная сталь варится любым способом. На практике внутренние сети чаще комбинируют: магистрали сваривают, подключение приборов собирают на резьбе. Если трубы нужны с резьбой, оговаривайте это при заказе, и мы нарежем.

Классические среды понятны из имени трубы:

• холодная и горячая вода внутри зданий;
• отопление: стояки, разводка, регистры;
• газ низкого давления в домах;
• пожарные сухотрубы и внутренний противопожарный водопровод;
• технологические линии на производствах.

ВГП берут и для конструкций. Толстостенная ровная труба с удобной линейкой диаметров идёт на каркасы теплиц и навесов, стойки заборов, перила, турники, леса. Для этих задач берут лёгкую серию или чёрную обыкновенную, и это дешевле профильной трубы сопоставимой несущей способности в ряде узлов. Для ворот и заборов труба ВГП конкурирует с профильной, и выбор между ними мы разобрали в статье про выбор профильной трубы.

Размер. Под существующую арматуру размер подбирают по Ду или дюймам, под конструкцию по наружному диаметру из таблицы.

Серия. Для давления и ресурса берут обыкновенную или усиленную, для каркасов лёгкую.

Исполнение. На воду и улицу идёт оцинковка, на отопление, газ и конструкции под покраску чёрная труба.

Документы. В сертификате должен стоять ГОСТ 3262 с указанием серии и исполнения. Если у «газовой» трубы нет сертификата, это верный признак пересорта из конструкционной.

Геометрия. Осмотрите шов и торцы: заусенцы внутри мешают резьбе и потоку. У оцинковки покрытие должно быть сплошным, без чёрных пролысин.

ВГП называют сварную трубу по ГОСТ 3262 для воды, газа и отопления: размеры в условных проходах под дюймовую арматуру, три серии стенок, заводская опрессовка и оцинкованное исполнение для влажных сред. В конструкциях она тоже работает, просто там её главные козыри (испытания и резьба) остаются без дела.

В каталоге у нас обе ветки: труба ВГП чёрная и оцинкованная, от Ду15 до Ду50 в наличии, с нарезкой резьбы и резкой в размер. Если сомневаетесь между серией и исполнением, напишите менеджеру, что за система у вас собирается: подскажем размер по арматуре и посчитаем вес заказа по таблицам ГОСТ.

Что такое труба ВГП и для чего она нужна?

ВГП расшифровывается как водогазопроводная: сварная стальная труба по ГОСТ 3262 для внутренних сетей воды, газа низкого давления и отопления. Каждую трубу на заводе опрессовывают гидравлическим давлением. В народе её называют газовой трубой или дюймовкой, потому что размеры привязаны к дюймовой резьбе сантехники.

Почему труба Ду15 снаружи не 15 мм, а 21,3 мм?

Ду обозначает условный проход, округлённое внутреннее сечение под арматуру, а не наружный габарит. Полудюймовая ВГП Ду15 снаружи имеет 21,3 мм, Ду20 имеет 26,8 мм, Ду25 уже 33,5 мм. Зато кран на полдюйма встанет на любую трубу Ду15 при любой толщине стенки: наружный диаметр и резьба одинаковы.

Чем отличаются лёгкая, обыкновенная и усиленная труба ВГП?

Толщиной стенки при одном наружном диаметре: ГОСТ 3262 допускает три серии. Лёгкая самая тонкая, её берут под каркасы, ограждения и навесы, для накатки резьбы стенки может не хватить. Обыкновенная закрывает воду, отопление и газ в домах, усиленная идёт на стояки, уличные прокладки и технологические линии.

Какую трубу ВГП брать: чёрную или оцинкованную?

Оцинковку ставят на холодную воду, уличные прокладки и влажные помещения: цинк защищает сталь даже на царапинах, срок службы против чёрной трубы выше в разы. Чёрная нормально работает в закрытом отоплении и в конструкциях под покраску. Для газа в жилых домах нормы требуют чёрную трубу со сваркой.
