Раскрой металла: сколько хлыстов купить

Металл продаётся хлыстами фиксированной длины, а нужен он кусками произвольной. На этом расхождении и теряют деньги при раскрое.

Допустим, нужно 27 погонных метров профтрубы. Кажется, что хватит пяти хлыстов по 6 метров: 30 метров с запасом. Но если эти 27 метров состоят из кусков по 3,5 метра, из шестиметрового хлыста выйдет только один такой кусок, а 2,5 метра останутся. И вместо пяти хлыстов понадобится восемь.

Разница между «нужно 27 метров» и «нужно 8 хлыстов» составляет 21 метр лишнего металла, и его кто-то оплатит. Поэтому считать надо не метраж, а укладку: какие куски и как ложатся в хлыст.

Именно это делает калькулятор раскроя: он берёт список нужных отрезков, раскладывает их по хлыстам и печатает карту: что из какого хлыста резать, сколько уйдёт в отход и что останется в дело.

Длина хлыста берётся из нескольких устоявшихся значений, и от выбора зависит и раскрой, и машина.

• 6 метров: основная торговая длина сортового проката и профтрубы. Помещается в обычный бортовой транспорт, режется на любом станке, лежит на любом складе.
• 11,7 метра: стандартный хлыст арматуры. Возить его сложнее, но при армировании длинными стержнями меньше стыков и меньше нахлёстов.
• 12 метров: мерная длина части трубного и листового проката, а также заказная длина под конкретный проект.

Есть ещё немерная длина: партия приходит хлыстами разной длины в оговорённом диапазоне. Она дешевле мерной, но раскрой по ней заранее не посчитаешь: длины станут известны только на складе.

При этом всё, что длиннее шести метров, едет длинномером. Прежде чем брать двенадцатиметровые хлысты ради экономии на отходе, стоит убедиться, что машина заедет на участок и там будет чем разгрузить.

Диск или полотно съедают часть металла на каждом резе. На одном пропиле это ерунда, а на партии уже заметная величина.

Пусть хлыст 6 метров, а нужны куски ровно по 2 метра. Без учёта реза получается три штуки: 6000 делится на 2000 без остатка. С болгаркой: 2000 + 5 + 2000 + 5 + 2000 = 6010 мм, и третий кусок не помещается. Из хлыста выйдет два, а не три.

Эта ловушка срабатывает всегда, когда отрезок нацело делит хлыст: 2 метра из шести, 3 метра из двенадцати, 1,5 метра из шести. В таких случаях либо закладывают кусок на ширину реза короче, либо сразу считают на один кусок меньше с хлыста.

Задача из практики: нужно 4 отрезка по 3000 мм и 6 отрезков по 2500 мм. Режем болгаркой, ширина реза 5 мм, хлыст 6 метров.

Общий метраж: 4 × 3 + 6 × 2,5 = 27 метров. Соблазн разделить 27 на 6 и купить пять хлыстов.

Реальная укладка. Два куска по 3000 в шестиметровый хлыст не влезают: 3000 + 5 на рез + 3000 = 6005 мм. А вот пара 3000 и 2500 ложится свободно: 5505 мм с резом, остаётся полметра. Два куска по 2500 тоже помещаются, с остатком около метра.

Отсюда раскладка: четыре хлыста отдают по одному куску 3000 и одному 2500, а пятый два по 2500. Калькулятор считает так же: 5 хлыстов по 6 метров, в дело 27 метров, отход 10%, остатков длиннее метра нет. В этом случае интуиция не подвела, раскрой лёг удачно.

Но стоит поменять 2500 на 2800, и картина другая: два куска по 2800 в хлыст уже не влезают вместе с резом, каждый хлыст отдаёт по одному куску, и понадобится не пять хлыстов, а больше. Проверять такие вещи руками долго и легко ошибиться, поэтому прибор и печатает карту.

Почти всегда выгоднее сначала укладывать самые длинные куски, а короткими добивать остаток.

Если начать с коротких, они разойдутся по хлыстам ровным слоем, и в каждом останется по кусочку, куда длинный отрезок уже не влезет. Придётся брать новые хлысты под длинные куски, а короткие остатки останутся никому не нужными.

Если начать с длинных, каждый длинный кусок занимает основную часть хлыста, а в хвост подбираются короткие. Так остатки собираются в одном-двух хлыстах вместо десяти, и их можно пустить в дело.

В калькуляторе этот метод обозначен на дисплее как «укладка FFD», от английского first fit decreasing («первое подходящее по убыванию»). Суть та же: сортируем куски от длинных к коротким и каждый кладём в первый хлыст, где он помещается.

Двенадцатиметровый хлыст даёт меньше отхода на кусках, которые плохо ложатся в шесть метров. Классический пример дают отрезки по 4 метра: из шестиметрового хлыста выходит один кусок и два метра в остаток (33% отхода), а из двенадцатиметрового три куска почти без потерь, если заложить каждый на 5 мм короче под рез.

Посчитайте, сколько ваших кусков помещается в 6 метров и сколько в 12. Если во втором случае получается больше, чем удвоенное первое число, длинный хлыст выгоднее.

Против длинного хлыста играют три вещи:

• Транспорт. Длинномер дороже и не везде проедет.
• Разгрузка. Двенадцатиметровую трубу вручную не снимешь, нужен кран или манипулятор.
• Хранение. Хлысты нельзя класть на две точки, иначе прогнутся; нужна ровная площадка по всей длине.

Поэтому оба варианта считают в калькуляторе и сравнивают разницу в металле со стоимостью длинномера. Иногда экономия на отходе меньше, чем доплата за машину.

Не всё, что осталось от хлыста, идёт в мусор.

Деловой остаток ещё пойдёт в работу: перемычки, укосины, закладные, короткие стойки. Условная граница проходит около метра: то, что длиннее, обычно находит применение.

Отход складывается из обрезков короче этой границы и металла, съеденного резами. Его уже не применить, и он честно уходит в стоимость проекта.

Нормальным раскроем считается отход в пределах 5-10%. Если калькулятор показывает 20% и больше, это сигнал: либо длина хлыста выбрана неудачно, либо в проекте есть размер, который стоит подвинуть на несколько сантиметров.

Поэтому в приборе отдельно выведены три числа: сколько метров ушло в дело, какой процент составил отход и сколько остатков длиннее метра осталось. Последнее особенно полезно, если на объекте есть куда пристроить куски.

Резать на объекте. Дешевле по счёту за металл, но платить придётся временем и расходниками: отрезные диски, электричество, разметка. Плюс весь отход остаётся у вас, и его надо куда-то деть. Зато остатки под рукой и идут в дело сразу.

Заказать резку в размер. Металл приезжает готовыми кусками, отход остаётся на складе, разгрузка проще: короткие куски снимаются руками. Резка стоит денег, но экономит день работы и снимает вопрос с длинномером: куски по 2-3 метра увезёт обычная машина.

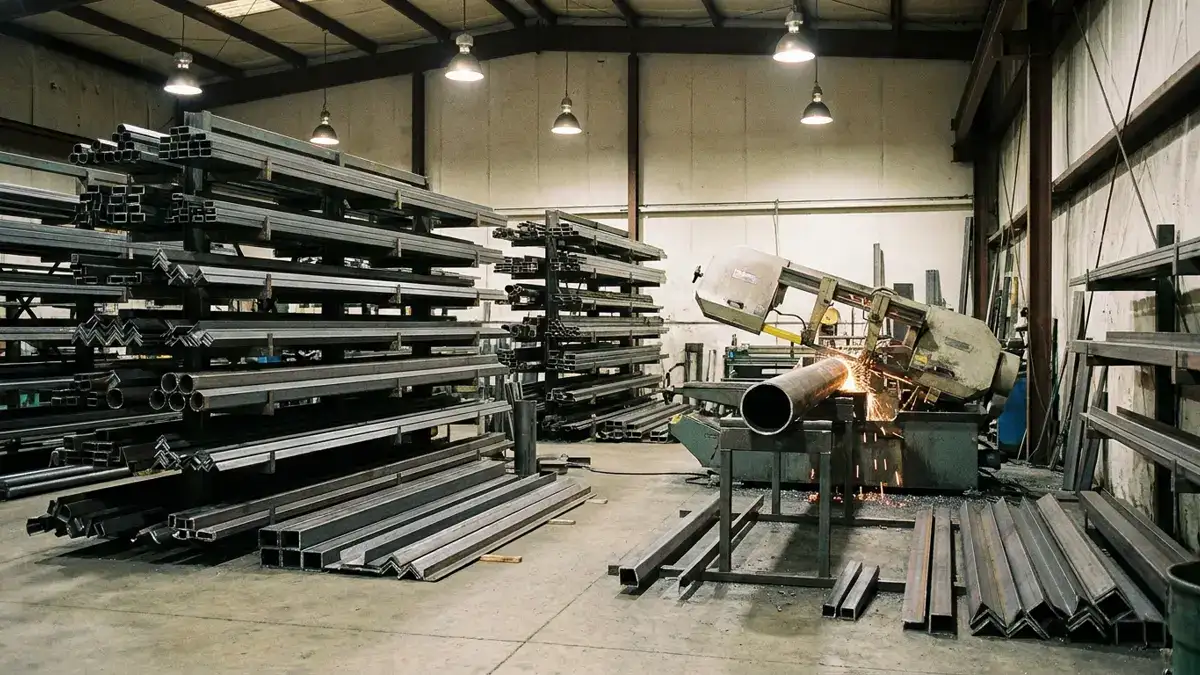

Мы режем и продольно, и в размер: ленточнопильная резка даёт ровный торец под сварку и рез около 3 мм вместо пяти. Для листа есть лазер и плазма.

Если кусков много и они одинаковые, выгоднее заказать резку. Если кусков десяток и размеры уточняются по месту, режьте сами.

Дешевле всего сэкономить на металле, подобрав размер, который хорошо ложится в хлыст.

• Проверьте кратность. Отрезок 3 метра делит 6 и 12 нацело и, если заложить его на 5 мм короче под рез, ложится почти без отхода, а отрезок 3,2 метра ни туда, ни сюда. Иногда достаточно подвинуть размер на 10-20 сантиметров, чтобы отход упал вдвое.
• Соберите разные детали в один хлыст. Если в проекте есть куски 3,5 и 2,5 метра, они дают ровно шесть: заложите один из них на 5 мм короче под рез, и пара ляжет в хлыст.
• Считайте с резом. Там, где отрезок делит хлыст нацело, закладывайте на 5 мм меньше, иначе последний кусок не влезет.
• Не гонитесь за нулевым отходом. Ради него часто берут неудобную длину хлыста и переплачивают за доставку больше, чем стоит сэкономленный металл.

Например, стойки забора высотой 2 метра требуют трубы 3,2 метра с заглублением. Из шестиметрового хлыста выходит одна стойка и 2,8 метра в остаток. Снизив полотно до 1,8 метра, получаем стойку 3 метра, а если заложить её на 5 мм короче под рез, две стойки из хлыста почти без отхода. Тот же приём работает в любом каркасе, подробнее об этом в разборе расчёта забора из профтрубы.

Чтобы получить нужное с первого раза, в заявке должно быть пять вещей.

• Профиль и сечение: «труба профильная 40×20×2», «уголок 50×50×5».
• Длина хлыста или пометка «резать в размер» со списком отрезков.
• Количество: в штуках хлыстов, если берёте целыми, или в метрах, если с резкой.
• Куда везти: от этого зависит, поместится ли длинномер и нужен ли манипулятор.
• Что делать с остатком: забираете или оставляете на складе.

Сортамент и цены смотрите в разделах профильной трубы, уголка и швеллера. Перевести метры в тонны для сметы поможет калькулятор металла.

Сколько хлыстов нужно, если известен метраж?

Разделить метраж на длину хлыста нельзя: так считается только идеальный случай. Из хлыста 6 метров при отрезках по 3,5 метра выходит один кусок, а 2,5 метра остаются, поэтому на 27 метров таких кусков понадобится не пять хлыстов, а восемь. Считать надо укладку: какие отрезки и как ложатся в хлыст. Калькулятор раскроя делает это и печатает карту резки.

Какая стандартная длина хлыста металлопроката?

Сортовой прокат и профильную трубу в основном продают по 6 метров. Арматура идёт хлыстами 11,7 метра, а часть трубного и листового проката по 12 метров. Есть ещё немерная длина: партия приходит хлыстами разной длины в оговорённом диапазоне, она дешевле, но раскрой по ней заранее не посчитать.

Нужно ли учитывать толщину диска при резке?

Обязательно, если отрезок делит хлыст нацело. Болгарка съедает около 5 мм на рез, ленточная пила около 3 мм, а дисковая пила до 10 мм. Три куска по 2 метра из шестиметрового хлыста не выйдут: 2000 + 5 + 2000 + 5 + 2000 = 6010 мм. Получится два куска, а не три.

Что выгоднее: хлыст 6 метров или 12?

Зависит от длины ваших отрезков. Куски по 4 метра из шестиметрового хлыста дают 33% отхода, а из двенадцатиметрового укладываются по три почти без потерь, если заложить каждый кусок на 5 мм короче под рез. Но длинный хлыст требует длинномера, крана или манипулятора на разгрузке и ровной площадки для хранения. Иногда доплата за машину съедает всю экономию на металле.

Какой процент отхода считается нормальным?

5-10% при удачном раскрое. Если выходит 20% и больше, стоит проверить два места: возможно, неудачно выбрана длина хлыста, или в проекте есть размер, который можно подвинуть на 10-20 сантиметров и тем сократить потери вдвое. Остатки длиннее метра обычно считают деловыми: они идут на перемычки, укосины и закладные.
