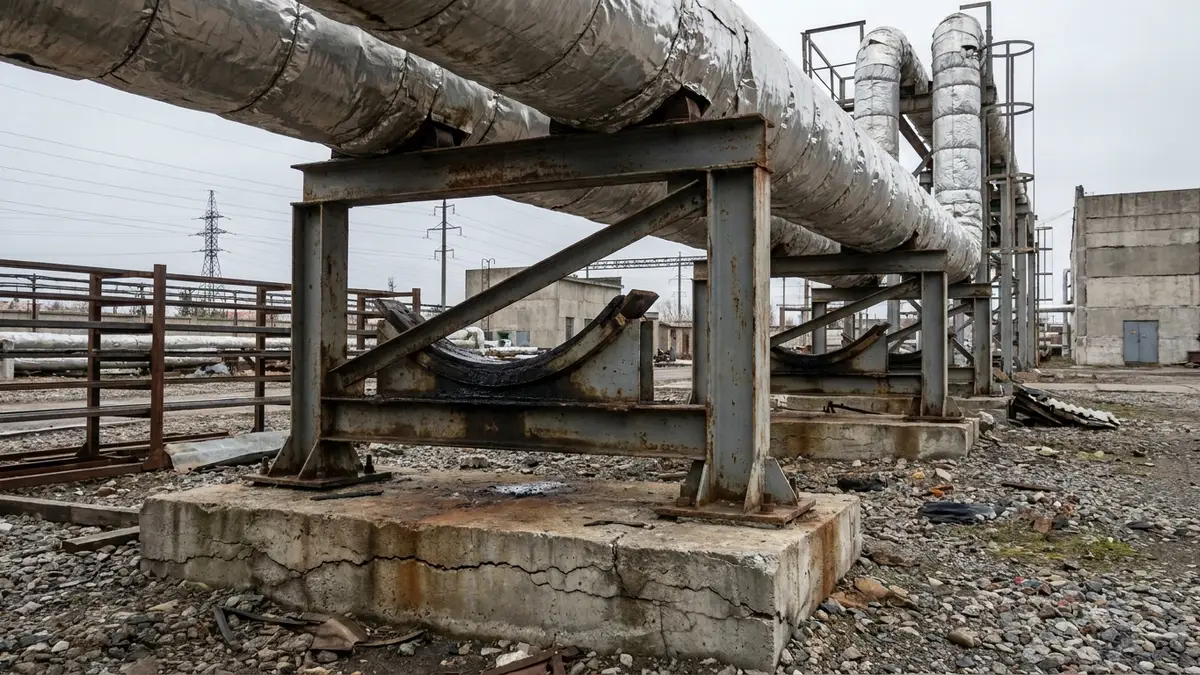

Опоры трубопроводов: подвижные, неподвижные и подвесные

Труба не держит себя сама. Метр трубы 108х4 весит около 10 кг, с водой внутри – под 18, сверху ложится изоляция, на наружной трассе – снег и наледь, на узлах висит арматура. Всё это нужно на что-то положить, иначе нитка работает балкой без опор и работает недолго.

Что происходит с трубопроводом, которому опор не хватает:

• Провисание. Между далеко разнесёнными точками труба уходит вниз. Проектный уклон ломается: в провисах копится вода и шлам, в горбах встают воздушные пробки. Система шумит, греет неровно, спускники и воздушники перестают работать по назначению.
• Изгибные напряжения. Прогиб – это растянутый низ трубы и сжатый верх. Основной металл такое терпит долго, сварной стык – хуже: шов и зона рядом с ним слабее трубы, и трещина пойдёт именно там.
• Расшатывание узлов. Вес неподдержанного пролёта виснет на фланцах, тройниках и корпусах задвижек. Сначала течь по прокладке, потом обрыв по резьбе или по шву.
• Вибрация. Длинный пролёт после насоса гуляет, и переменная нагрузка добивает те же швы за месяцы вместо лет.

Опора закрывает три задачи сразу: несёт вес, держит геометрию трассы и управляет тем, куда трубе разрешено двигаться. Третью недооценивают чаще всего, хотя именно из-за неё опоры разделились на семейства. В нашем каталоге опор для труб их три: неподвижные, подвижные и подвесные. Ниже – чем они отличаются, где какая ставится, с каким шагом и что назвать в заявке, чтобы приехало то, что нужно.

Сталь при нагреве удлиняется. Коэффициент линейного расширения углеродистой стали – примерно двенадцать миллионных долей длины на градус. В переводе на язык монтажника: метр трубы вырастает примерно на 1,2 мм при нагреве на 100 градусов. Цифра выглядит несерьёзной ровно до умножения на длину участка.

Считаем живой пример. Плеть 50 метров, смонтирована летом при +10, зимой в подаче 90 градусов. Перепад – 80 градусов, удлинение 0,96 мм на метр, на всю плеть – около 48 мм. Почти пять сантиметров, которые труба заберёт себе в любом случае. Вопрос только один: куда она их денет.

Дальше две крайности, и обе кончаются плохо.

Труба зажата с двух концов намертво. Удлиняться некуда, и вместо перемещения металл выдаёт усилие. Оно не зависит от длины плети – только от сечения трубы и перепада температуры, и на нитке Ду100 при таком нагреве счёт идёт на десятки тонн. Этого хватает, чтобы согнуть стойку эстакады, сорвать опору с закладной детали, выдавить отвод и порвать стык.

Труба не закреплена вовсе. Тогда она поедет туда, где меньше сопротивление: потянет за собой ответвление, свернёт ввод в здание, сойдёт с опорной балки и ляжет на её угол.

Отсюда рабочая схема, одинаковая для теплосети и для цеховой обвязки:

• неподвижные опоры режут трассу на участки и назначают, откуда труба «растёт»;
• подвижные опоры держат вес между ними и разрешают трубе ехать вдоль оси;
• компенсатор или самокомпенсация на повороте трассы съедает удлинение участка.

Вся арифметика проекта крутится вокруг этой тройки: расширение считают от неподвижной опоры до компенсатора, ход подвижных опор подбирают под расчётное перемещение, а саму неподвижную опору и конструкцию под ней – на усилие, которое к ним придёт. Ошибка в любом из трёх пунктов вылезает в первую же зиму.

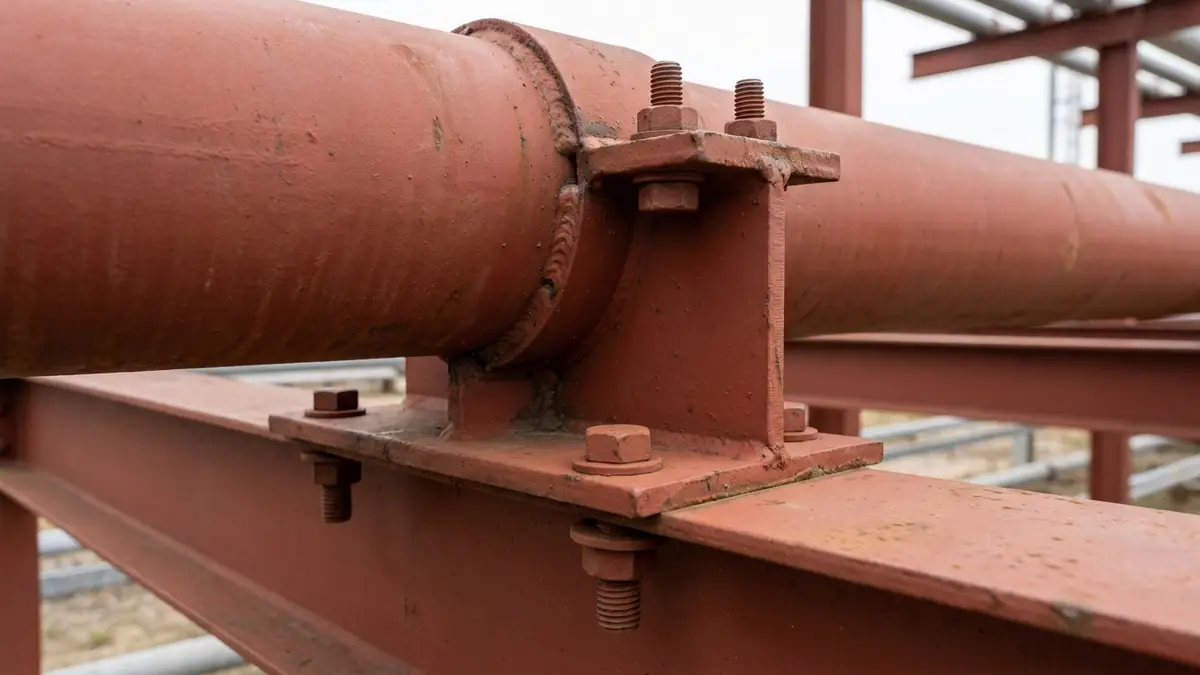

Неподвижная опора связывает трубу со строительной конструкцией жёстко: ни вдоль, ни поперёк, ни вверх. От неё труба расширяется в обе стороны, и к ней же сходятся все усилия участка.

Что она держит на самом деле:

• реакцию компенсатора – сильфон и сальник сопротивляются сжатию, П-образный компенсатор упирается своей упругостью;
• силы трения всех подвижных опор участка: каждая скользящая опора тормозит трубу, и на длинной плети сумма получается серьёзной;
• распор от внутреннего давления на неуравновешенных узлах – например, на сальниковом компенсаторе;
• вес трубы, если участок наклонный.

Поэтому неподвижная опора работает не сама по себе, а вместе с конструкцией под ней, и эту конструкцию считают на тот же распор.

Ходовые конструкции идут по серии 4.903-10, выпуск 4:

• Хомутовые Т3 – труба прижимается хомутом к опорной детали. Ряд по наружному диаметру от 32 до 219 мм: малые и средние нитки.
• Лобовые двухупорные Т4 и усиленные Т6 – к трубе приварена опорная деталь, с двух сторон её удерживают упоры. Основной тип на диаметрах от 108 мм и выше.
• Лобовые четырёхупорные Т5 и усиленные Т7 – то же решение, но упоров четыре: когда расчётное усилие в два уже не помещается.
• Щитовые Т8 и Т9 – к трубе приварен щит с рёбрами, который заводится в стенку камеры или в конструкцию канала. Классика проходов через стены и непроходных каналов.
• Боковые Т10 – крепление сбоку, когда снизу конструкции нет, а стена рядом есть.

Расставляют их по границам участков компенсации, у вводов в здания и камеры, рядом с узлами тяжёлой арматуры и на ответвлениях – чтобы ход магистрали не передавался в отвод и не выламывал его. Между двумя соседними неподвижными опорами обязан быть компенсатор или поворот трассы на самокомпенсацию. Прямая плеть, зажатая двумя неподвижными опорами, – заготовка аварии, и срабатывает она в первый же прогрев.

Типовые исполнения по диаметрам собраны в разделе неподвижных опор: там лобовые, щитовые и боковые в обычном и усиленном варианте.

Подвижная опора несёт вес трубы, но не мешает ей перемещаться вдоль оси. Типы отличаются тем, каким способом снижено трение и сколько свободы оставлено трубе.

• Скользящие Т13, Т14, Т15 – самое массовое решение. Приваренный к трубе башмак скользит по опорной поверхности, трение стальной пары в расчётах берут около 0,3. Просто и ремонтопригодно; расплата – сила трения, которая целиком уходит на неподвижную опору.
• Катковые Т19 (однокатковые) и Т20 (двухкатковые) – башмак опирается на каток, трение качения примерно втрое ниже скольжения, около 0,1. Ставят на больших диаметрах и на длинных плетях, где сумма сил трения перегружает неподвижную опору.
• Шариковые Т21 – опора допускает перемещение не только вдоль оси, но и поперёк. Нужна там, где трубопровод при нагреве уходит по сложной траектории: на выходах из компенсаторных ниш, на участках после поворотов, на больших диаметрах.
• Скользящие диэлектрические Т16, Т17, Т18 и опорные плиты Т43 – между башмаком и конструкцией стоит прокладка, разрывающая электрический контакт. Защита от блуждающих токов и от контактной коррозии разнородных металлов: под нержавеющую трубу на углеродистой конструкции такая прокладка обязательна.
• Опоры по отраслевому стандарту – бескорпусные приварные ОПБ1 и ОПБ2, приварные ОПП1, ОПП2, ОПП3, хомутовые ОПХ1, ОПХ2, ОПХ3: мир технологических трубопроводов, о нём раздел ниже.

Отдельная роль у направляющих опор: они разрешают ход вдоль оси, но держат трубу от бокового ухода. Без них длинная плеть после компенсатора норовит вильнуть вбок, и вместо чистого осевого хода выходит изгиб.

Момент, который упускают на монтаже: подвижную опору ставят с преднастройкой. Башмак сдвигают по конструкции в сторону, противоположную будущему расширению, обычно на половину расчётного хода. Тогда после прогрева опора приезжает на середину опорной поверхности, а не свисает с её края.

Скользящие, катковые, шариковые и диэлектрические исполнения лежат в разделе подвижных опор – там же приварные и хомутовые серии ОПБ, ОПП и ОПХ.

Иногда ставить трубу просто не на что: разводка идёт под перекрытием цеха, под потолком техэтажа, под фермами склада, пол занят оборудованием. Тогда трубу подвешивают.

Подвеска собирается из нескольких деталей: хомут охватывает трубу, к нему на ушках крепится тяга, тяга уходит вверх к балке или закладной детали, в тяге стоит регулировочный узел. По этому узлу и различают ходовые типы: ПГ – подвеска с одной тягой, регулируемая гайкой, ПМ – с одной тягой, регулируемая муфтой. Число в обозначении – наружный диаметр трубы, ряд идёт от 32 до 530 мм.

Что даёт подвеска:

• Регулировку по месту. Уклон выставляется гайкой или муфтой после сборки нитки, без переделки конструкций.
• Свободу трубе. При тепловом ходе тяга слегка отклоняется от вертикали, и труба едет почти без сопротивления. Обратная сторона: подвеску нельзя считать неподвижной опорой ни при каких условиях – она не держит трубу вдоль оси.
• Свободный пол. Под трассой не нужны стойки, проходы и площадки остаются чистыми.

Взамен подвеска требует внимания к верху: нагрузка уходит в перекрытие или балку, поэтому узел крепления считают и согласовывают со строителями. Анкер в пустотную плиту наугад – типовой способ получить трещину в перекрытии и просевшую нитку.

Жёсткая подвеска рассчитана на трубопровод, который в этой точке не ходит по вертикали. Если труба при нагреве поднимается или опускается, жёсткая тяга начнёт перегружать соседние опоры, и там нужны пружинные подвески, держащие усилие при изменении высоты.

Ряд по диаметрам от 32 до 530 мм в обоих исполнениях собран в разделе подвесных опор: это самый большой раздел из трёх, потому что каждый диаметр идёт в двух вариантах регулировки.

Второй большой мир опор – отраслевой стандарт ОСТ 36-146-88 «Опоры стальных технологических трубопроводов на Ру до 10 МПа. Технические условия». Разница с серией 4.903-10 простая: серия закрывает тепловые сети и наружные трассы, отраслевой стандарт – технологические трубопроводы предприятий, где среда любая, а давление доходит до 10 МПа.

Обозначения тут буквенные, и по двум буквам сразу понятно устройство опоры:

Главная развилка внутри стандарта – приварная опора или хомутовая.

Приварная садится на трубу намертво и передаёт нагрузку без проскальзывания. Требует сварки по телу трубы, а значит – допуска сварщика, подходящей марки стали и контроля шва. На тонкостенной трубе и на трубе с заводским покрытием такой вариант отпадает.

Хомутовая охватывает трубу, не трогая её металл. Незаменима на нержавеющих трубопроводах, на трубах с покрытием и там, где сварка по трассе запрещена регламентом. Взамен требует внимания к затяжке: перетянутый хомут сминает тонкую стенку, недотянутый позволяет трубе проворачиваться.

Все одиннадцать типов собраны в разделе опор по ОСТ 36-146-88. Если в проекте написано «опора ТХ» или «опора КП» с числом – это оттуда, и подбирать нужно строго по обозначению из ведомости.

Расстояние между опорами определяется двумя условиями: прогиб не должен ломать уклон, а напряжения от собственного веса с продуктом и изоляцией не должны съедать запас прочности. Чем толще труба и толще стенка, тем она жёстче как балка, и тем реже её можно подпирать.

Ориентиры для горизонтального стального трубопровода с водой и изоляцией:

Таблица нужна для прикидки: сколько опор уйдёт на трассу и хватает ли длины эстакады. Точный шаг даёт проект, и там цифры сдвигаются в обе стороны.

Шаг уменьшают, когда:

• стенка тонкая для своего диаметра – жёсткость падает быстрее, чем растёт вес;
• среда тяжелее воды или трасса заполнена постоянно, без опорожнения;
• рядом работает насос и по трубе идёт вибрация;
• участок наружный, и на изоляцию ложится снег.

Шаг увеличивают на паровых и газовых линиях: труба несёт саму себя и изоляцию, а вес среды в ней невелик.

Отдельное правило: опора нужна рядом с каждой сосредоточенной массой. Задвижка, фланцевый узел, компенсатор, врезка тройником – всё это тяжёлые точки, и их не вешают на середину пролёта. У поворота опору ставят на прямом участке перед отводом, а не на самом отводе.

Нагрузку на опору считают в лоб: вес метра трубы умножить на длину пролёта, прибавить воду и изоляцию. Для Ду100 при шаге 6 метров выходит около 110 кг на опору – цифра, которую полезно знать до того, как выбрана конструкция под трубой. Массы метра по всем ходовым размерам – в нашей таблице веса трубы.

И ещё одна ловушка, на которой спотыкаются регулярно: опоры маркируются по наружному диаметру трубы, а проектная документация часто говорит на языке Ду. Ду100 – это труба 108 мм, Ду80 – 89 мм, Ду200 – 219 мм. Соответствие условного прохода и реального размера разобрано в статье про диаметры стальных труб: сверьтесь с ней перед заявкой, чтобы не получить комплект на соседний типоразмер.

Голая труба ложится на опору напрямую, и вопросов нет. С изолированной трубой начинается инженерия, потому что изоляция – слой мягкий, теплопроводность у неё низкая, а прочность на смятие почти нулевая.

Положите изолированную трубу на обычную опору – и получите предсказуемую цепочку. Изоляция под весом сомнётся, в этом месте появится мостик холода, на холодной точке выпадет конденсат. Под мокрой изоляцией пойдёт коррозия, которую не увидят до вскрытия.

Рабочие решения, в порядке частоты:

• Опора приваривается к трубе до изоляции. Башмак или щит ставят на голый металл, изоляцию заводят к опоре и герметизируют стык. Высоту опоры подбирают так, чтобы опорная поверхность выходила за наружный габарит изоляции – в сериях для этого есть исполнения по высоте.
• Опорный вкладыш под хомут. Вместо мягкого утеплителя в зоне опоры ставится жёсткая вставка из плотного пенополиуретана или пеностекла. Хомут обжимает вкладыш, нагрузка идёт через него, слой не сминается. Такой вариант выручает, когда варить по трубе нельзя.
• Трубы в заводской изоляции. Тут своя система: по оболочке не варят, опорные элементы предусматривает завод или их ставят на оголённый участок с заделкой стыка по технологии производителя.

Вторая тема того же раздела – электрическая развязка. Стальная опора на стальной конструкции даёт путь блуждающим токам, а пара «нержавеющая труба плюс углеродистая балка» вдобавок работает гальванической парой: в присутствии влаги менее благородный металл начнёт растворяться. Здесь и нужны диэлектрические исполнения Т16, Т17, Т18 и опорные плиты с прокладкой Т43.

Вывод для заявки: толщина изоляции – такой же параметр опоры, как диаметр трубы. Назовите её сразу, иначе высота башмака окажется не та и комплект придётся править по месту болгаркой.

Опоры – изделия простые, и потому их ставят невнимательно. Шесть сюжетов, которые встречаются чаще остальных.

Подвижную опору приварили намертво. Абсолютный чемпион. Сварщик видит болтающийся башмак, считает это недоделкой и прихватывает его к балке «чтобы не гулял». Скользящая опора превращается в неподвижную, схема компенсации рассыпается, усилие уходит туда, куда не рассчитывали. Правило: подвижная опора приваривается только к трубе, а к конструкции не крепится ничем – ни швом, ни прихваткой, ни болтом.

Забыли компенсатор. Две неподвижные опоры, между ними прямая плеть, никакой самокомпенсации. Расширению деться некуда, металл упирается сам в себя, и участок начинает выламывать всё вокруг: закладные, стойки, отводы, врезки. Проверка на пальцах – между любой парой соседних неподвижных опор должен быть либо компенсатор, либо поворот трассы с достаточным плечом.

Неподвижная опора стоит не там. Либо она перекрыла компенсацию, разрезав участок так, что расширению некуда идти. Либо её посадили на конструкцию, не рассчитанную на распор: сама опора цела, а стойка эстакады уехала. Место неподвижных опор берут из проекта, а не из удобства монтажа.

Не заложили запас хода. Башмак поставили ровно по центру или сразу у края опорной поверхности, без преднастройки. После прогрева труба съезжает с балки и ложится на её кромку. Дальше – точечная нагрузка, продавленная стенка и течь по месту продавливания.

Подвеска не отрегулирована. Одну тягу перетянули, соседние повисли. Перегруженный узел работает на пределе, разгруженные не работают вовсе, труба провисает между ними. Регулировку делают на заполненном трубопроводе и повторяют после первого прогрева.

Опора самодельная. Сварена на месте из обрезков уголка вместо каталожной позиции: несущая способность неизвестна, антикоррозийной обработки нет, надзор такое не принимает. Экономия на паре десятков килограммов металла оборачивается переделкой участка.

Полезная привычка: пройти трассу дважды – после монтажа и после первого прогрева. Второй обход показывает, что реально сдвинулось, куда уехали башмаки и какие тяги ушли из вертикали.

Опоры – позиция, где половина заявок уходит на уточнения. Чтобы уложиться в один разговор, соберите семь пунктов сразу.

• Тип опоры. Неподвижная, подвижная или подвесная. Если проект уже есть, называйте обозначение целиком: Т13, Т5.00, Т21.00, ОПБ1, ПГ-159.
• Диаметр трубы. Лучше наружный в миллиметрах – опоры маркируются именно по нему. Если под рукой только условный проход, скажите и его, менеджер переведёт.
• Стандарт или серия. Серия 4.903-10 выпуск 4 для неподвижных, выпуск 5 для подвижных, ОСТ 36-146-88 для технологических трубопроводов: один по смыслу узел в разных сериях выглядит по-разному.
• Высота и исполнение. Прямо связаны с толщиной изоляции: назовите её, даже если в заявке про изоляцию ни слова.
• Материал и покрытие. Углеродистая сталь или нержавеющая, нужна ли грунтовка, нужна ли диэлектрическая прокладка. Нержавеющая труба на углеродистой конструкции без прокладки – заявка на коррозию.
• Количество по типоразмерам. Идеально – ведомость из проекта одним файлом: по ней комплект собирается без переписки.
• Условия работы. Температура среды, давление, улица или помещение, канал или эстакада. Этого хватает, чтобы подобрать аналог, когда проекта нет.

Короткая сводка. Неподвижные опоры делят трассу на участки и принимают усилие расширения. Подвижные несут вес и дают трубе ехать вдоль оси: скользящие проще, катковые и шариковые снижают нагрузку на неподвижные. Подвесные выручают там, где опереть трубу не на что. Шаг опор растёт с диаметром: от двух метров на Ду25 до десяти на Ду300. Изолированная труба требует своей высоты опоры, а любая подвижная – запаса хода.

Все три семейства лежат в одном разделе каталога, рядом с трубой, под которую они подбираются. Если с самой трубой ещё не определились, начните с нашего гида по выбору трубы под задачу, а потом возвращайтесь к опорам: подбирать крепёж под несуществующую нитку – работа вхолостую.

Чем неподвижная опора отличается от подвижной?

Неподвижная жёстко связывает трубу с конструкцией и не даёт ей двигаться ни вдоль, ни поперёк: она делит трассу на участки и принимает усилие от теплового расширения вместе с силами трения и реакцией компенсатора. Подвижная несёт только вес и разрешает трубе ехать вдоль оси. На одном участке нужны обе: неподвижные по краям, подвижные между ними и компенсатор на расширение.

Через сколько метров ставят опоры на трубопроводе?

Шаг растёт вместе с диаметром: для Ду25 около двух метров, для Ду100 около шести, для Ду300 около десяти. Это ориентиры для горизонтальной стальной трубы с водой и изоляцией, точные расстояния берут из проекта. Шаг уменьшают при тонкой стенке, тяжёлой среде и вибрации от насоса, увеличивают на паровых и газовых линиях. Рядом с задвижкой, фланцевым узлом или компенсатором опора нужна в любом случае.

Что будет, если приварить подвижную опору к балке?

Она перестанет быть подвижной, и схема компенсации перестанет работать. Труба при нагреве удлиняется примерно на 1,2 мм на метр на каждые 100 градусов, и если этому ходу некуда деться, в металле вырастает усилие в десятки тонн. Итог – согнутые стойки, сорванные с закладных опоры и трещины по сварным стыкам. Подвижная опора приваривается только к трубе, к опорной конструкции её не крепят ничем.

Чем опоры по ОСТ 36-146-88 отличаются от серии 4.903-10?

Серия 4.903-10 – это тепловые сети и наружные трассы, обозначения там числовые: Т3, Т5.00, Т13, Т21.00. ОСТ 36-146-88 закрывает технологические трубопроводы предприятий на давление до 10 МПа, обозначения буквенные: ХБ, КХ, КП, ТХ, ТП, ШП, УП, ТР, ТО, КН, ВП. Подбирают строго по обозначению из проекта: конструкции разных серий друг друга не заменяют.
